分享：

一、特性     SP1126膠粉需儲存于陰涼干燥場所，建議使用期6個月，開袋后盡可能一次使用完畢。


SP1126的理化性能：


外觀	白色粉末	類似牌號: 科萊恩:DM200 瓦克：5010
固含量(WT%)	≥98%
PH	5—8
灰分（800℃：1小時）	(12.0±1.5)%
比重（DINEN543/DINIS0697）	(500±100)g/l
玻璃化溫度(Tg)	約5℃
最低成膜溫度	0℃
保質(zhì)期	180天
包裝	25KG/包
儲存條件	陰涼干燥處


多年來我們對市場上出現(xiàn)的進(jìn)口的、國產(chǎn)的可分散乳膠粉性能及價格進(jìn)行了對比分析，并在實際生產(chǎn)中應(yīng)用。從下列幾種國內(nèi)外進(jìn)口膠粉的一組實驗數(shù)據(jù)可以看到SP1126乳膠粉的優(yōu)越性。
SP1126和國內(nèi)外幾種乳膠粉性能的比較

（一）按照抗裂砂漿配方一千克配比

價格 元/kg	乳膠粉  型號	HPMC (g)	水泥 （g）	石英砂 （g）	重鈣粉（g）	粘結(jié)強度Mpa	動態(tài)抗裂mm
25	SP1126乳膠粉 15g	3	350	500	150	≥0.7	≥ 0.4
30	德國瓦克5010 20g	3	350	500	150	≥0.7	≥ 0.4
30	日本克萊恩LDM1646 20g	3	350	500	150	≥0.7	≥ 0.4
29	法國羅地亞    PSB150   20g	3	350	500	150	≥ 0.65	≥ 0.38
27	山西三維膠粉 20g	3	350	500	150	≥ 0.6	≥ 0.35


（二）按照聚苯板粘結(jié)砂漿配方粘結(jié)強度的比較(強度單位MPa)
配方原材料：黑水泥（425#）35％  水洗砂（55％）重鈣粉（5％） 木質(zhì)素（0.3％）乳膠粉

時間                乳膠粉          強度	7天	14天	21天（浸水）	28天
SP1126（15kg）	0.097 聚苯板內(nèi)部破壞	0.1 聚苯板內(nèi)部破壞	0.102 聚苯板內(nèi)部破壞	0.126 聚苯板內(nèi)部破壞
EVA（20kg） 國產(chǎn)	0.08 聚苯板界面破壞	0.079 聚苯板界面破壞	0.089 聚苯板界面破壞	0.067 聚苯板界面無破壞
DM200(20kg) 日本科萊恩	0.08 聚苯板界面破壞	0.1 聚苯板內(nèi)部破壞	0.096 聚苯板界面破壞	0.096 聚苯板界面破壞
5020（20kg） 國產(chǎn)(廣州)	0.07 聚苯板無破壞	0.068 聚苯板無破壞	0.08 聚苯板界面破壞	0.08 聚苯板界面破壞

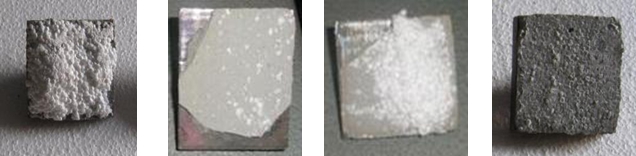

14天拉拔試驗破壞樣塊



SP1126          EVA(國產(chǎn))      DM200(日本科萊恩)     5020國產(chǎn)(廣州)

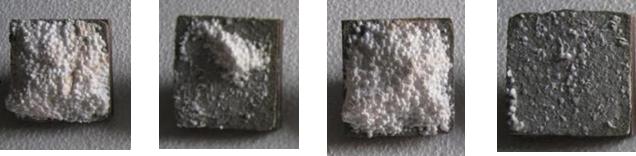

28天拉拔試驗破壞樣塊



SP1126          EVA(國產(chǎn))      DM200(日本科萊恩)     5020國產(chǎn)(廣州)

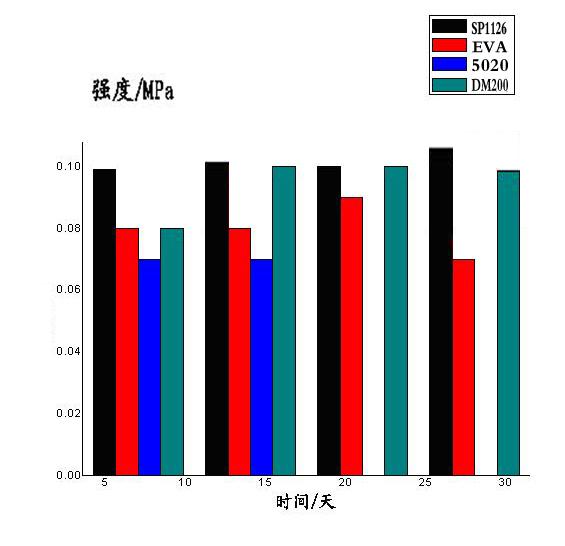

試驗分析 (柱狀分析)





由圖可以看出，SP1126的粘結(jié)強度在7天時就接近國家標(biāo)準(zhǔn)要求0.1Mpa，我們實
際測出的強度為0.097Mpa，這是因為水泥在7天時的強度只達(dá)到70%，14天時隨著水泥強度的增加，粘結(jié)強度達(dá)到國家標(biāo)準(zhǔn)，按照國家標(biāo)準(zhǔn)浸水后 SP1126的粘結(jié)強度還有所提高，達(dá)到28天后原強度超過國家標(biāo)準(zhǔn)，達(dá)到0.126Mpa，而且破壞面全部在聚苯板內(nèi)部，而其它乳膠粉粘強度不穩(wěn)定或達(dá) 不到國家標(biāo)準(zhǔn),這是因為SP1126與其它乳膠粉相比較有較好的柔韌性、良好的體積穩(wěn)定性、保水性等綜合性能，使粘結(jié)強一直處于穩(wěn)定增長狀態(tài)，而且其用量 遠(yuǎn)低于其它乳膠粉。
市場上的進(jìn)口乳膠粉主要有德國瓦克、克萊恩，國民淀粉，法國的羅地亞，意大利的維納歐，臺灣的大連化學(xué)，國產(chǎn)的有山西的三維、廣東的原野正在籌建的上海、 廈門等地。不管是什么牌子的產(chǎn)品，結(jié)構(gòu)上都是二元共聚、三元共聚的高分子聚合物。SP1126乳膠粉與國內(nèi)外品牌的乳膠粉通過測試比較，SP1126乳膠 粉在填加量為15kg時,粘結(jié)強度和國外一些品牌的乳膠粉添加量為2５kg時相同，超過國產(chǎn)品牌的粘結(jié)強度．僅乳膠粉一項能使保溫砂漿每噸成本降低200 多元.
